电磁脉冲阀 指受电磁或气动等先导阀的控制，能在瞬间启闭高压气源产生脉冲的膜片阀。指将电磁阀、先导阀与脉冲阀组合在一起，直接受电信号控制的膜片阀。
1、直通式电磁脉冲阀：阀体进出口成180度，直接受电信号控制的膜片阀；
2、直角式电磁脉冲阀：阀体进出口成直角，直接受电信号控制的膜片阀；
3、淹没式电磁脉冲阀：阀体进气口淹没在气包内，直接受电信号控制的膜片阀。
电磁脉冲阀是指在给出瞬间电信号时通过这种阀门的气流，如同脉冲现象一样有短暂起伏的变化，故称脉冲阀。行业标准定义的电磁脉冲阀为电磁先导阀和脉冲阀组合在一起，受电信号控制的膜片阀。
电磁脉冲阀的分类：

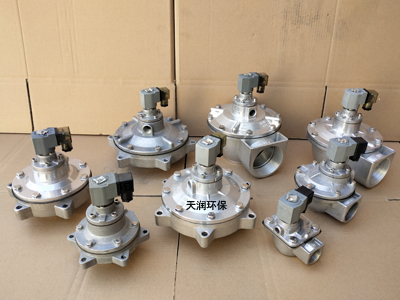

脉冲阀 是脉冲喷吹清灰装置的执行机构和关键部件，主要分为直角式、淹没式、直通式三类，每类有若干规格，接通口从20mm-102mm，还有更大尺寸。国产脉冲阀的工作压力直角阀和直通阀是0.4-0.6MPa，淹没阀是0.2-0.6MPa。
电磁脉冲阀的技术要求：
在下述条件下，电磁脉冲阀应能正常工作：
(1)环境温度为-25-55℃，环境空气中无腐蚀性介质。
(2)外观：表面经过防腐处理，无漆层脱落、毛刺、裂纹，标牌上文字清晰。
(3)气源条件：气源压力为0.2-0.6MPa。气源介质为温度10-30℃，经过除油、除水处理，过滤精度为三级的压力可调的洁净气体。
(4)防护等级符合IP64。
(5)开启电压在上线工作气源压力状态下，不大于85%的标称电压值。
(6)关闭气源能力。在下线工作气源压力状态下，电信号消失后，电磁脉冲阀应立即正常关闭。
(7)开启响应时间。在上限工作气源压力状态下，电信号的电压值为标准值，宽度不大于0.03s是阀应能正常开启。
(8)耐压性能。应承受0.7MPa的压力无泄漏。
(9)绝缘性能：电磁脉冲阀线圈对外壳绝缘电阻值应不小于1MΩ。电磁线圈对外壳耐压。
(10)电磁回路性能：在未接气源的状态下，输入不大于85% 的标称电压值，衔铁应立即吸住膜片，信号消失后，衔铁应立即释放。
(11)抗振动性能：能承受频率为20Hz，全幅值为2mm，持续30min的抗震性能。
(12)膜片使用寿命：在规定的条件下，累计喷吹不小于100万次。
