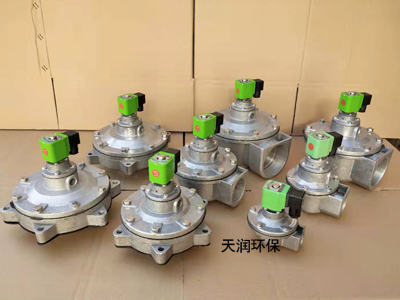

袋配型电磁脉冲阀【用途】:
袋配型电磁脉冲阀(亦称隔膜阀)是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲控制仪输出信号的控制,对滤袋逐排(室)喷吹清灰,使除尘器的阻力保持在设定的范围之内,以_除尘器的处理能力和收尘效率。
Z型袋配型电磁脉冲阀为直角式阀,其进出口之间夹角为90°,适用于气包与喷吹管之间的安装链接,气流畅通,能提供符合要求的清灰气脉冲。
Y型袋配型电磁脉冲阀为淹没式阀(亦称嵌入式阀),它直接安装在气包上,具有较好的流通特性。压力损失有所下降,适合于气源压力较低的工作场合。
袋配型电磁脉冲阀【工作原理】:
膜片把电磁脉冲阀分成前、后二个气室,当接通压缩空气后,压缩空气通过节流孔进入后气室,此时后气室压力将膜片紧贴阀的输出口,电磁脉冲阀处于“关闭”状态。
脉冲控制仪的电信号使脉冲阀衔铁移动,阀后气室放气孔打开,后气室迅速失压。膜片后移,压缩空气通过阀输出口喷吹。脉冲处于“开启”状态。
脉冲喷吹控制仪电信号消失,电磁脉冲阀衔铁复位,后气室放气孔关闭,后气室压力升高使膜片紧贴阀出口,
电磁脉冲阀又处于“关闭”状态。
